Dvojni vijačni podajalnik
Uvod
Ta vijačni podajalnik z dvojnim U koritom je izdelan iz nerjavečega jekla 304. Sestavljen je iz 2 gredi znotraj lupine U korita. Uporablja se v industriji baterij, tako da je vsebnost bakra manjša ali enaka 0,5%, vsebnost cinka je manjša ali enaka 0,5% glede na potrebe.
Za varjenje vijačnih letvic z gredjo je polno varjenje na obeh straneh. Iztekanje gredi je manjše ali enako 0,2 mm na obeh koncih gredi.
Tesnjenje je sestavljeno iz tesnila ustnic in tesnila. Tesnilo je izdelano iz silikona. Ležaj je znamke NSK.
Opis izdelkov

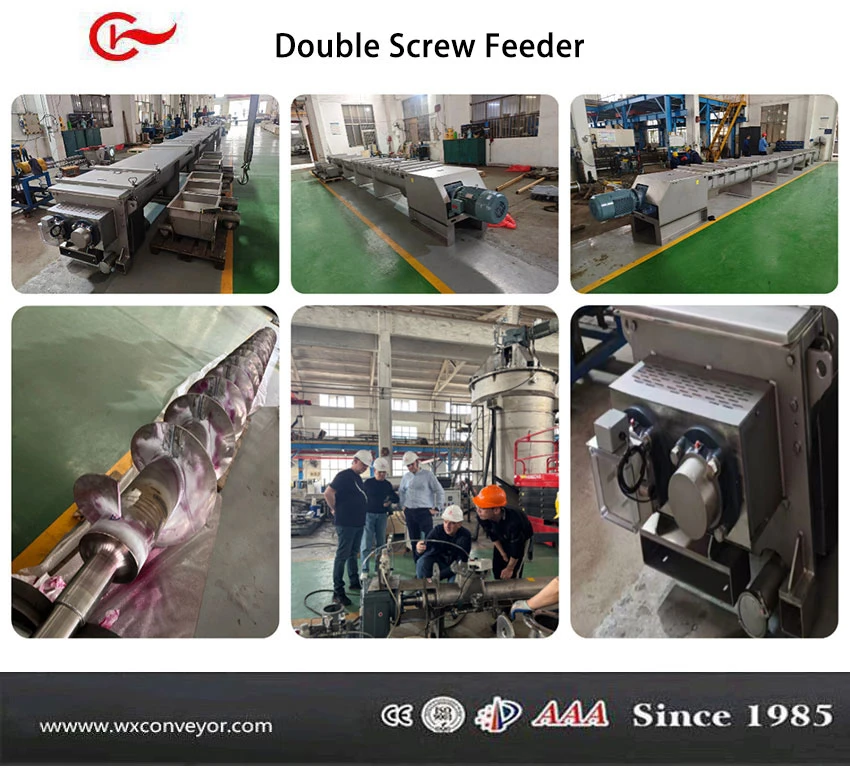

Splošna risba in fotografije dvojnih vijačnih podajalnikov
Ves stik z materialom je iz nerjavečega jekla 304, ostalo je iz ogljikovega jekla Q235.
1. Surovinam podajalnika z dvojnim polžem je mogoče slediti. Uporabili bomo spektralni analizator za ponovno -preverjanje vseh surovin v skladu z danim potrdilom o materialu od pod-dobaviteljev. Samo odobrene surovine se lahko uporabljajo za izdelavo.
2. Za obdelovalne dele imamo inšpekcijo procesa in bomo naredili zapise za vsak del. Samo odobren strojni del se lahko uporabi za naslednji postopek izdelave.
3. Za zunanje-nabavo delov, ležajev, motorjev in reduktorjev izbiramo zanesljive blagovne znamke. Uporabljamo tudi kvalificirane blagovne znamke, ki jih priporočajo kupci.
Smer vrtenja je transport proti sredini
4. Za varjenje ga je mogoče narediti 100 % vizualno, prav tako lahko naredi NDT glede na potrebe kupca. Wuxi Changrong Conveying Machinery Company lahko po potrebi zagotovi poročilo s poročilom o preskusu RT ali PT.
5 Za tovarniški sprejemni preizkus tekočega traku bomo izdelali poročilo FAT in ga poslali kupcu v pregled. Kupcu je mogoče dostaviti samo odobren transportni trak.
6 Kupcu bomo poslali vse originalne inšpekcijske podatke, priročnik in seznam rezervnih delov.
Tehnični parameter
|
Ime komponente |
velikost |
Potrebe stranke: svojo zahtevo lahko izpolnite na spodnji način |
|
Vijačni let |
Ø350 mm |
|
|
Naklon letenja vijaka |
spremenljivka |
|
|
Debelina letve vijaka |
6 mm |
|
|
Vijak sredinske gredi |
Ø219*10 mm |
|
|
dolžina vijačnega podajalnika |
8966 mm |
|
|
Pogonski sistem |
18,5 kW pri 42 obratih na minuto |
|
|
Smer vožnje |
Pogon je domači pogon, serija "R", spiralni reduktor, na gredi nameščen c/w 18,5KW-električni motor 380v-3ph-50 Hz in ocena IP65 ter nameščen na vstopnem koncu tekočega traku |
|
|
naklon vijačnega podajalnika |
1.50 |
|
|
Površinska obdelava |
Notranja površina je zrcalno-polirana, zunanja površina pa peskana. |
|
|
Neto teža |
4035 kg |
|
|
Velikost pakiranja |
še ni razvidno |
|
|
Vrsta pakiranja |
Z ohišjem iz vezanega lesa (izvozni standard) |
|
|
Bruto teža |
4235 kg |
|
|
Čas izdelave |
30 dni do 45 dni po predplačilu |
|
|
Plačilni rok |
30 % predplačanih s T/T, 70 % je treba izravnati pred dostavo |
Možen dogovor. |
|
Garancijski rok |
12 mesecev po zagonu na lokaciji ali 18 mesecev po dobavi, kar nastopi prej |
|
|
Storitev spletnega mesta |
Po potrebi lahko na spletno mesto pošljemo tehnike |
Zahteva za pregled
Vsa varjenja so med fazo izdelave 100-odstotno vizualno pregledana. Podjetje Wuxi Changrong Conveying Machinery Company lahko po potrebi zagotovi poročilo s poročilom o preskusu RT ali PT.
Kako doseči hiter odziv s pravilnim prilagojenim dizajnom in ponudbo?
Kako do pravilnega oblikovanja po meri in ponudbe
Pošljite nam naslednje podatke:
Transportna dolžina. J= ____m
Stopnja nagiba transporta .=____00(naklon je od 10do 900)
Zmogljivost transporta=___m3/uro
Prevoz je neprekinjen ali ne
Kakšne vrste materialov je treba prevažati? prah, delci ali kaj drugega. Zagotovite nasipno gostoto materialov, sposobnost pretoka, vlago itd
Polžni podajalnik je izdelan iz nerjavečega jekla ali ogljikovega jekla
Napetost na vaši lokaciji. Na Kitajskem je 380 V, 50 HZ, 3 PH
Changrongovi drugi sorodni izdelki za samodejni podajalnik vijakov:
